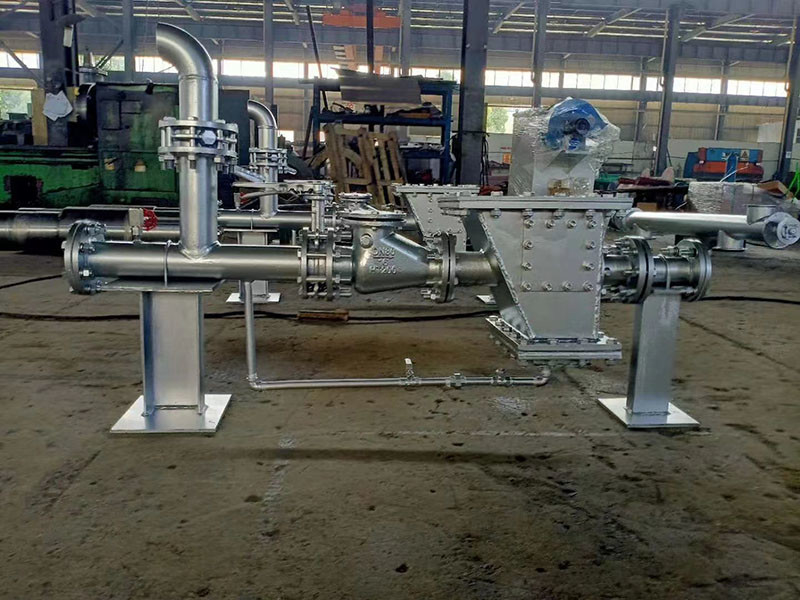

Bomba de Jato Pneumático de Fase Diluída de Pressão Positiva PJP 80t/h

Bomba de jato pneumático de distribuição pneumática de fase diluída de pressão positiva PJP de baixo investimento

Descrição

Bomba de entrega pneumática

A bomba de transporte pneumático é amplamente utilizada para transportar cinzas volantes, cimento, cimento bruto, pó mineral e outros materiais em pó em usinas de energia.A tubulação de transporte pode ser organizada de forma flexível de acordo com as condições do terreno para realizar transporte centralizado, descentralizado, de grande altura e longa distância.O processo de transporte não é afetado por condições naturais, o que pode garantir que os materiais não sejam afetados pela umidade e proteção ambiental.

O equipamento adota o sistema de controle PLC, que pode ser controlado automaticamente ou manualmente.O equipamento tem desempenho estável, qualidade confiável e sem poluição por poeira durante o transporte.É um equipamento de transporte pneumático ideal.

Bomba a Jato de Transporte Pneumático de Fase Diluída Tipo PJP Pressão Positiva

Bomba de transporte de pó Este equipamento tem as seguintes características em comparação com outros equipamentos de transporte pneumático, como bomba de silos:

1. Possui estrutura simples e operação confiável.A bomba de transporte de pó insere o material na bomba de transporte a partir da pressão normal, usa um dispositivo de jato especialmente projetado para entregar o material no tubo de transporte e usa a diferença de pressão pneumática para entregar o material ao longo do tubo até o destino de recebimento.A estrutura geral é simples e a operação é extremamente confiável.

2. Baixo desgaste e longa vida útil.Devido ao transporte contínuo, baixa pressão e grande volume de ar e vazão baixa e constante no tubo, o desgaste é pequeno e a vida útil de todo o equipamento do sistema é longa.

3. O arranjo é conveniente e flexível.A bomba de distribuição de pó pode ser organizada em bomba única e tubo único, bomba múltipla e tubo comum, bomba múltipla e fonte de ar comum, etc. de acordo com a situação específica do sistema.O pipeline pode ser organizado horizontalmente, verticalmente e diagonalmente para atender aos requisitos de layout em constante mudança do projeto.

4. Transporte totalmente vedado e isento de poluição, que atenda aos requisitos de qualidade da própria proteção ambiental e do projeto dos materiais transportados.Como a bomba de entrega de pó adota baixa pressão positiva e transporte totalmente vedado, substâncias externas não podem entrar no tubo, portanto, não causará nenhuma alteração nas propriedades dos materiais necessários.

5. O transporte é estável.Uma vez que o transporte contínuo é usado com baixa pressão e grande volume de ar, não há obstrução da tubulação.

[Princípio de trabalho]

O sistema de transporte pneumático da bomba a jato PJP é composto de bomba a jato PJP, válvula borboleta pneumática, câmara superior da bomba, portão espiral manual, dispositivo de suprimento de ar comprimido, etc. A fonte de ar comprimido é principalmente o soprador Roots.Materiais em pó e granulares entram na bomba de jato PJP através da comporta espiral manual, caixa superior da bomba e válvula borboleta pneumática.Quando o ar comprimido para transporte passa pelo bocal na caixa da bomba a jato PJP, o fluxo de ar de alta velocidade gerado faz com que a caixa da bomba a jato PJP forme um estado de pressão negativa, e os materiais no compartimento superior da bomba são facilmente misturados com o alto -velocidade do fluxo de ar.Então, quando a mistura de gás material passa pelo tubo de expansão do dispositivo de jato PJP, a energia cinética do fluxo de ar de alta velocidade é convertida em energia de pressão estática, de modo que os materiais em pó sejam transportados para o terminal através do tubo de alimentação.A válvula espiral manual da bomba a jato PJP é usada para comissionamento e manutenção, e a válvula borboleta pneumática é usada para fechamento automático quando o transporte de materiais em pó é suspenso e a pressão do sistema é anormal.

Quando a bomba de jato de transporte pneumático de fase diluída de pressão positiva tipo PJP é instalada na parte inferior do silo (silo) e usa a pressão dos materiais no silo (silo) para transportar materiais, a mudança da altura dos materiais no silo (silo) levará à alteração correspondente da velocidade de transporte do material, de modo que a capacidade de transporte do material depende da altura dos materiais no silo (silo).

Quando a bomba a jato de transporte pneumático de fase diluída de pressão positiva PJP é equipada com um dispositivo de bloqueio de ar, a capacidade de transporte do material depende da capacidade de bloqueio de ar do dispositivo de bloqueio de ar.
