Consumo de baixa energia vertical do moinho de rolo da estufa giratória do de alta capacidade

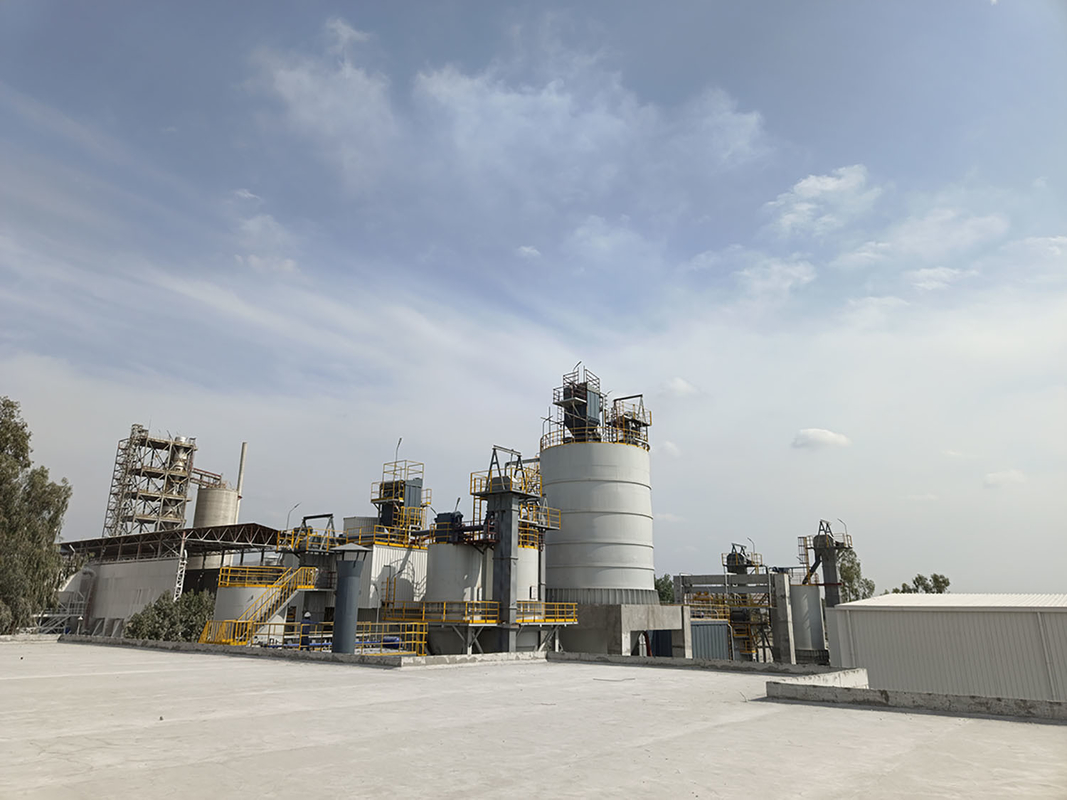

Linha de produção de cal de forno rotativo de alta capacidade e baixo consumo de energia

Descrição

retificadora vertical
A retificadora vertical ultrafina da série HVM pode ser amplamente utilizada em indústrias como engenharia química, metalurgia, minerais não metálicos, etc., especialmente no campo de retificação ultrafina e processamento de minerais brancos não metálicos.Tem excelente desempenho e pode fornecer enchimentos e aditivos de alta qualidade para indústrias como fabricação de papel, revestimentos, plásticos, borracha, PVC, tinta, etc. como calcita, mármore, calcário, dolomita, barita, talco, caulim, dolomita, wollastonita, gesso, feldspato, pirofilita, etc.

Materiais aplicáveis:
Vários materiais, como cimento, escória, escória de aço, minério de ferro e minérios de processamento mineral

[Tamanho da partícula de alimentação]: 80 μ mR 12~15%
Capacidade de produção:30-720 t/h

[Aplicativo]:
Vários materiais, como cimento, escória, escória de aço, minério de ferro e minérios de processamento mineral

Princípio de funcionamento: O motor elétrico aciona o disco de moagem para girar através de um redutor, e o material cai no centro do disco de moagem da porta de alimentação.Ao mesmo tempo, o ar quente entra na câmara de moagem pela entrada de ar.Sob a ação da força centrífuga, o material se move em direção à borda do disco de moagem e é esmagado pelo rolo de moagem ao passar pela ranhura circular do disco de moagem.O material triturado é carregado pelo fluxo de ar de alta velocidade na borda do disco de moagem, e grandes partículas caem diretamente no disco de moagem para remoagem.Quando o material no fluxo de ar passa pelo separador dinâmico e estático, sob a ação do rotor rotativo, o pó grosso cai no disco de moagem para remoagem e o pó fino qualificado é descarregado com o fluxo de ar, coletado no dispositivo de coleta de pó , que é o produto.Os materiais que contêm água são secos no processo de contato com gás quente para atender a umidade necessária do produto.

Dados técnicos

Re: Os dados com base no material de dureza 3-4 de Mohs

Índice de liga de calcário≤13kwh/t

Características principais do produto

1. Eficiente e economizador de energia:

(1) Alta eficiência de moagem e baixo consumo de energia, em comparação com moinhos de bolas, o consumo de energia é 40% -50% menor;

(2) Grande capacidade de produção de uma única máquina, capaz de utilizar eletricidade de baixo vale;

(3) Tecnologia e equipamentos de moagem vertical são novas tecnologias vigorosamente defendidas para conservação de energia e redução de consumo, que são propícias para aumentar a força competitiva das empresas na indústria de pó nesta região e até mesmo em todo o país;

2. Baixo custo de investimento abrangente:

Integrando britagem, secagem, moagem e transporte, o fluxo do processo é simples, o equipamento do sistema é pequeno, o layout estrutural é compacto e a área útil é de apenas 50% da do moinho de bolas.Pode ser disposto ao ar livre, com baixo custo de construção, reduzindo diretamente o custo de investimento do empreendimento.

3. Fácil manutenção e baixo custo operacional:

(1) O rolo de moagem pode ser retirado da máquina usando um dispositivo hidráulico, e a substituição da placa de revestimento da manga do rolo e o espaço de manutenção do moinho são grandes, tornando a operação de manutenção muito conveniente;

(2) A luva do rolo de moagem pode ser usada de cabeça para baixo, prolongando a vida útil de materiais resistentes ao desgaste;

(3) Antes de ligar a máquina, não há necessidade de colocar o tecido no disco de moagem, podendo-se acionar o moinho sem carga, eliminando a dificuldade de ligar a máquina;

(4) Baixo desgaste, materiais especiais são usados ​​para o rolo de moagem e placa de revestimento do disco, resultando em uma longa vida útil;

(5) Alto grau de automação: A tecnologia de controle automático adota o PLC da série Siemens da Alemanha, equipado com um sistema de controle automático, que pode alcançar controle remoto e fácil operação.A oficina pode basicamente alcançar operação não tripulada, economizando custos operacionais;
