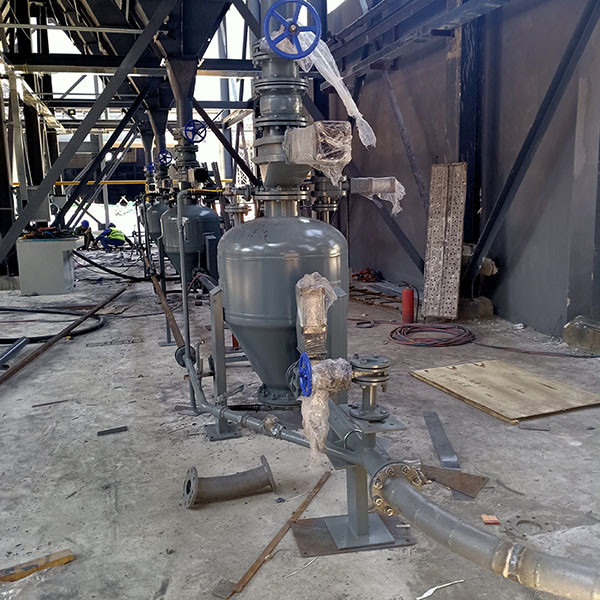

Pressão positiva da fase densa que transporta o consumo de baixa energia da bomba do escaninho do sistema

Pressão positiva da fase densa do consumo de baixa energia que transporta a bomba do escaninho do sistema

Descrição

O tipo bomba do escaninho do transtorte pneumático é um dispositivo denso relativamente seguro do transtorte pneumático de pressão dinâmica da fase para transportar materiais do pó sob a alta pressão no equipamento do transtorte pneumático. Pertencendo aos dispositivos de poupança de energia e a favor do meio ambiente do transtorte pneumático, são amplamente utilizados nas indústrias tais como a engenharia química, a eletricidade, o cimento, a metalurgia, o poder térmico, etc. em China.

Uma bomba do armazém é um recipiente que possa suportar uma determinadas pressão e temperatura. A extremidade superior é uma válvula de alimentação pneumática, e a parte interna é um encanamento ascendente ou inferior ou médio da descarga, conectado à válvula de descarga pneumática e transportando o encanamento. Abaixo da tubulação ascendente é uma placa da fluidificação. Todas a válvula de alimentação pneumática, a válvula de descarga pneumática, a válvula de entrada, e a válvula de ar secundário são controladas por válvulas direcionais pneumáticas eletromagnéticas. O processo do transtorte pneumático da bomba do silo é um processo de transtorte descontínuo, e os trabalhos inteiros são como segue:

1. Fase de alimentação. Abra a válvula de alimentação e a válvula de exaustão, e o material começa a entrar na bomba do escaninho sob a pressão normal. Após o calibre nivelado envia um sinal que indica o escaninho completo, param de alimentar;

2. Fase pressurizada da fluidificação. Feche a alimentação e para esgotar válvulas, para abrir a válvula de ar da entrada, e aumente a pressão dentro do tanque;

3. Fase do transporte. Quando a pressão especificada é alcançada, abra a válvula de ar da entrega e a válvula de descarga outra vez para começar a entrega material; Depois que o transporte dentro da bomba do armazém é terminado, as diminuições da resistência do encanamento, e a pressão das diminuições da bomba do armazém. Quando alcançar a pressão de um mais baixo limite, as extremidades materiais do estado do transporte.

4. Fase da remoção. Após o interruptor de pressão, o calibre nivelado, ou o relé do tempo indica o fim do transtorte, fecha a válvula e a descarga de alta pressão de ar válvula, abre a válvula secundária da remoção, e usa todo o ar comprimido para limpar os materiais restantes no encanamento. Neste tempo, não há nenhum material restante na bomba do armazém, e os materiais restantes no encanamento diminuem gradualmente até que estejam em um estado do fluxo de ar. A válvula de entrada, a válvula de descarga, e a válvula de ar secundário são fechados, terminando um ciclo.

Tabela de parâmetro da bomba do escaninho do transtorte pneumático de grande capacidade


Tabela de parâmetro interurbana da bomba do escaninho do transtorte pneumático

Tabela de parâmetro convencional da bomba do escaninho do transtorte pneumático da grade

Tabela de parâmetro da bomba pequena do depósito do transtorte pneumático do tamanho

Em termos do transtorte pneumático intermitente da fase densa da pressão positiva, a empresa foi cometida sempre ao sumário da experiência da prática da pesquisa teórica e da engenharia de sistemas do transtorte pneumático, centrando-se sobre a quebra com as tecnologias chaves da produção interurbana, alta, do consumo de baixa energia, e do baixo desgaste no processo do transtorte pneumático. O produto do núcleo for o tipo bomba densa de PCD do silo do transtorte pneumático da fase da pressão positiva, quando projeto do fornecimento de planejamento e serviços técnicos sistemáticos, estandardizados, e refinados. Para encontrar as necessidades de clientes diferentes, nós criamos o melhor plano de desenvolvimento baseado em parâmetros tais como propriedades materiais, transportando a distância, transportando a capacidade, recebendo a capacidade do armazém, a capacidade da remoção de poeira, e circunstâncias geográficas. Cada equipamento é fabricado com a inspeção qualificada, e cada sistema do transtorte pneumático tem suas próprias características de projeto, permitindo que os clientes experimentem verdadeiramente a gestão inteligente e os benefícios econômicos trazidos por produtos da tecnologia avançada.

Presentemente, nossa distância horizontal de transtorte mais longa é 2200m e a altura é 30m; A capacidade de transtorte máxima de uma única unidade é 300 t/h; O consumo de energia do transporte é menos do que 3.8kWh/t · o quilômetro, a vida útil do encanamento reto é mais de 10 anos, e a vida útil do cotovelo é mais de 3 anos. Nós desenvolvemos o melhores projeto de planejamento e plano da seleção do equipamento baseados em exigências e em parâmetros de cliente tais como especificações de material do pó, desempenho, distância do transporte, volume do transporte, e as circunstâncias geográficas fornecidas pelo cliente, tal como o cálculo do volume de ar, a relação do encanamento, o tratamento da coleção de poeira no armazém de recepção, e o plano pós-venda.

Características principais do produto
①Grande capacidade de transtorte: > 300t/h;
②Interurbano: > 2000m;
③Consumo da baixa potência: < 3.8kWh/t · quilômetro;
④Baixo uso e desgaste: anos do encanamento life>10;
⑤De baixa velocidade: velocidade inicial 6-10m/s;
⑥Relação de mistura alta: > 30kg/kg;
⑦A disposição flexível do processo, taxa livre de poeira, alta da operação, abaixa o investimento comparado ao transtorte mecânico, e uns mais baixos custos de manutenção

Área de aplicação
O equipamento e os sistemas do transtorte pneumático de PCD foram amplamente utilizados nas indústrias tais como materiais de construção, produtos químicos, mineração, poder, e metalurgia. Os materiais de transtorte incluem o cimento, as matérias primas, a cinza de mosca, o cal hidratado, a escória descarregada seca do carboneto de cálcio, o pó da escória, o pó de aço da escória, o pó de carvão, o pó do óxido de alumínio, o pó da bauxite, o pó do fósforo, o pó do pyrophyllite, e o pó orgânico do silicone.
