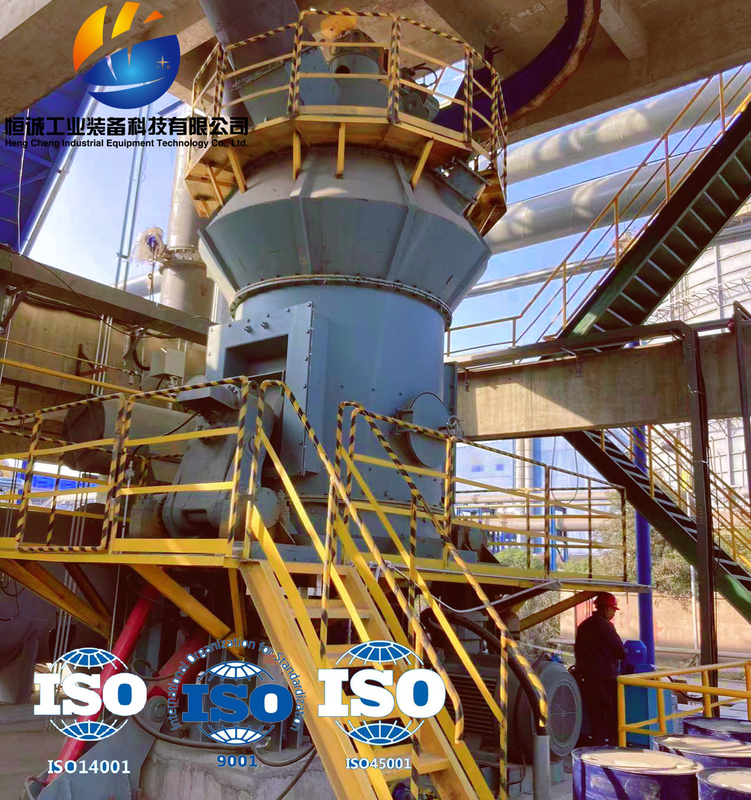

Moinho vertical de carvão da eficiência elevada HVM para o central elétrica

Que são as vantagens de um moedor vertical?
1. Desempenho seguro
O dispositivo novo da selagem do rolo de moedura tem um desempenho de selagem mais seguro, e o dispositivo do limite do rolo de moedura assegura eficazmente o movimento severo causado pela ruptura material.
2. A única capacidade de produção da máquina é grande, o consumo de energia é mais econômico, e comparado aos moinhos de bola, o consumo de energia é 40-50% mais baixo.
3. Limpo e a favor do meio ambiente
O sistema inteiro tem a baixa vibração, a selagem de baixo nível de ruído, total, e a operação completa da pressão negativa, que é uma economia de energia e um consumo novos que reduzem a tecnologia.
4. Operações automatizadas
Sistema de controlo totalmente automático do PLC, controlo a distância, e operação mais fácil.
5. Qualidade excelente dos produto acabados
O produto acabado tem a boa forma da partícula, a distribuição de tamanho estreita da partícula, a boa liquidez, a brancura alta e a pureza, que podem aumentar a concorrência do mercado do pó.
6. Baixos custos do planejamento civil
O sistema completo tem menos o equipamento, uma disposição estrutural compacta, e uma pegada pequena. Comparado aos moinhos de bola, salvar 50% e pode ser arranjado fora, tendo por resultado baixos custos do planejamento civil.
7. Fácil manter
O rolo de moedura pode ser despejado da máquina usando um dispositivo hidráulico, e há muito espaço para substituir o forro da luva do rolo e reparar o moinho. O forro do rolo de moedura e do disco de moedura é feito de materiais especiais, e a vida útil da máquina inteira é mais longa.

Princípio de funcionamento:
O motor elétrico conduz o disco de moedura para girar através de um redutor, e as quedas materiais no centro do disco de moedura do porto de alimentação. Ao mesmo tempo, o ar quente incorpora a câmara de moedura da entrada de ar. Sob a ação da força centrífuga, os materiais movem-se para a borda da placa de moedura. Ao passar através do sulco circular na placa de moedura, são esmagados pelo rolo de moedura. Os materiais esmagados são pegarados pelo córrego de jato no anel do vento na borda da placa de moedura. As grandes partículas caem diretamente na placa de moedura para moer outra vez. Quando os materiais na passagem do fluxo de ar através do separador dinâmico e estático, sob a ação do rotor de gerencio, as quedas grosseiras do pó na placa de moedura para moer outra vez. O pó fino qualificado grinded junto com o fluxo de ar, recolhe no dispositivo da coleção do pó, que é o produto. Os materiais que contêm a umidade são secados durante o contato com gás quentes para conseguir a umidade exigida do produto.


Tabela de parâmetro do moinho vertical de carvão


Moinho vertical de HVM
[Campo de moedura]: Para vários materiais minerais não metálicos com dureza da escala de Mohs abaixo de 7 e umidade dentro de 6%, o moedor é amplamente utilizado nos campos da produção do poder, da metalurgia, do cimento, da indústria química, da borracha, da pintura, da tinta, do alimento, da medicina, etc.
[Características de desempenho]: Integra a secagem, a moedura, a classificação, e o transtorte, com de eficiência de moedura alta, de consumo da baixa potência, grande tamanho de partícula da alimentação, ajuste fácil da finura do produto, fluxo de processo simples do equipamento, superfície coberta pequena, poeira de baixo nível de ruído, baixa, uso e manutenção fácil, baixos custos de operação, e baixo consumo de materiais desgaste-resistentes.

Caso da engenharia do moinho vertical de HVM
Nome do projeto: linha de produção da estufa giratória do cal 600t/d
Índice da fonte do projeto: Processo vertical do sistema da preparação do pó de carvão do moinho de HVM1300M, projeto elétrico da automatização, e fonte da fabricação do equipamento
Processando o tipo do material: carvão betuminoso alto de umidade temporária e alta
Capacidade: ≥ 11t/h
Finura do produto: 200 a malha 97,4% passou
