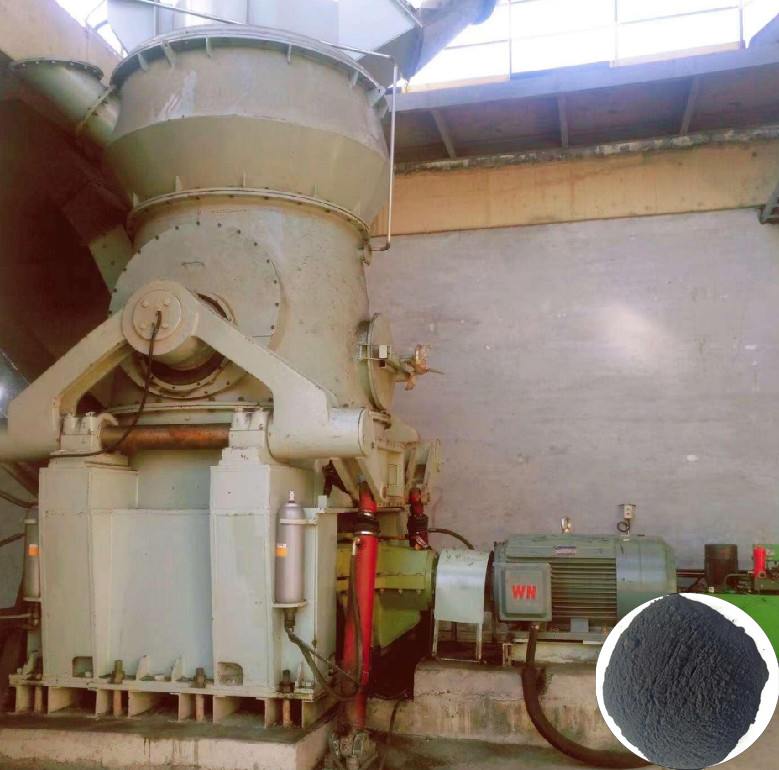

20 - moinho vertical de carvão 40t/h para o processamento eficiente do pó de carvão

Os pares de moedura verticais têm uma estrutura tridimensional comparada aos moinhos de bola, com uma pegada pequena e uma integralidade forte. Formam um sistema de produção independente dos materiais do bloco ao pó terminado. Comparado à estrutura horizontal, o conjunto completo não é forte, a conexão está fraca, e uma única unidade ocupa uma grande área. Dos materiais do bloco ao pó terminado, não pode formar um sistema de produção no seus próprios.

Os dois processos de moedura e de seleção do pó podem ser conseguidos através de um único equipamento, conseguindo uma comparação integrada do investimento entre a moedura e a seleção do pó. Moedura e necessidade da seleção do pó de ser conseguido com dois equipamentos separados e dois processos para aumentar o custo de investimento da linha de produção equipamento. Os componentes importantes são feitos do aço de alta qualidade, e as peças desgaste-resistentes são feitas de materiais desgaste-resistentes de capacidade elevada. A máquina inteira tem o desempenho desgaste-resistente alto, a operação segura, e a vida útil longa das peças vulneráveis comparadas à substituição de alinhar placas e as bolas de aço com a resistência da eficiência elevada e de desgaste, a frequência da substituição é alta, o custo é alto, e o tempo de produção é atrasado, tendo por resultado perdas desnecessárias da parada programada. A finura do pó terminado é uniforme, e a taxa de exame pode alcançar sobre 99%. O tamanho de partícula do produto acabado é desigual comparado à finura do pó terminado, e a taxa de exame é relativamente baixa. O ruído durante a produção é relativamente baixo, e o ruído durante a produção é relativamente alto, que pode facilmente afetar as áreas residenciais circunvizinhas.

O moinho vertical de carvão de Hefei Hengcheng integra o esmagamento, a secagem, a moedura, e o transporte de classificação. O sistema é simples, compacto, e cobre uma área de aproximadamente 50% do sistema de trituração da bola. Pode-se igualmente arranjar fora, assim extremamente reduzindo custos de investimento. Além disso, o rolo de moedura diretamente esmaga e esmaga o material no disco de moedura, tendo por resultado o consumo de baixa energia. Comparado com o sistema de trituração da bola, salvar o consumo de energia de 30% a de 40% e igualmente reduz uns custos de operação mais atrasados.

Princípio de funcionamento: O motor elétrico conduz o disco de moedura para girar através de um redutor, e as quedas materiais no centro do disco de moedura do porto de alimentação. Ao mesmo tempo, o ar quente incorpora a câmara de moedura da entrada de ar. Sob a ação da força centrífuga, os materiais movem-se para a borda da placa de moedura. Ao passar através do sulco circular na placa de moedura, são esmagados pelo rolo de moedura. Os materiais esmagados são pegarados pelo córrego de jato no anel do vento na borda da placa de moedura. As grandes partículas caem diretamente na placa de moedura para moer outra vez. Quando os materiais na passagem do fluxo de ar através do separador dinâmico e estático, sob a ação do rotor de gerencio, as quedas grosseiras do pó na placa de moedura para moer outra vez. O pó fino qualificado grinded junto com o fluxo de ar, recolhe no dispositivo da coleção do pó, que é o produto. Os materiais que contêm a umidade são secados durante o contato com gás quentes para conseguir a umidade exigida do produto.

Tabela de parâmetro do moinho vertical de carvão


Casos da engenharia
Projeto de engenharia e fonte da fabricação do equipamento do sistema da preparação de HVM2800M Vertical Pulverized Coal
Processando o tipo do material: carvão betuminoso
Capacidade: ≥ 80t/h
Finura do produto: 200 malha, passagem de 85%
