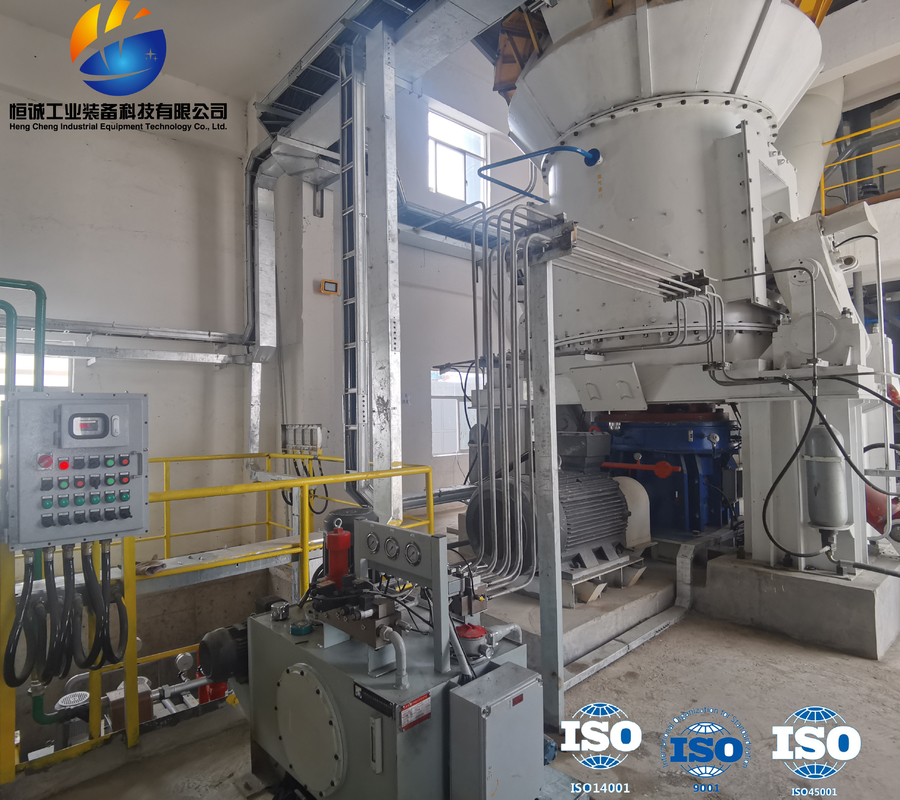

5 - moinho de moedura do vertical do pó de carvão 70t/h com eficiência elevada

O moinho vertical de carvão, igualmente conhecido como o moinho de média velocidade de carvão, é um novo tipo de equipamento de moedura desenvolvido e projetado pela empresa baseada na procura do mercado interno, combinando a tecnologia moderna com os anos de experiência na fabricação da máquina de moedura. É um bom auxílio para seu pó industrial que faz o campo. O moinho vertical de carvão combina a secagem e o pó que fazem, que podem conseguir a moedura e a secagem. O sistema trabalha estavelmente, tem de baixo nível de ruído, e é de poupança de energia e a favor do meio ambiente.

Princípio de funcionamento: O motor elétrico conduz o disco de moedura para girar através de um redutor, e as quedas materiais no centro do disco de moedura do porto de alimentação. Ao mesmo tempo, o ar quente incorpora a câmara de moedura da entrada de ar. Sob a ação da força centrífuga, os materiais movem-se para a borda da placa de moedura. Ao passar através do sulco circular na placa de moedura, são esmagados pelo rolo de moedura. Os materiais esmagados são pegarados pelo córrego de jato no anel do vento na borda da placa de moedura. As grandes partículas caem diretamente na placa de moedura para moer outra vez. Quando os materiais na passagem do fluxo de ar através do separador dinâmico e estático, sob a ação do rotor de gerencio, as quedas grosseiras do pó na placa de moedura para moer outra vez. O pó fino qualificado grinded junto com o fluxo de ar, recolhe no dispositivo da coleção do pó, que é o produto. Os materiais que contêm a umidade são secados durante o contato com gás quentes para conseguir a umidade exigida do produto.

Tabela de parâmetro do moinho vertical de carvão

Vantagem
1. eficiente e de poupança de energia:
(1) o consumo da eficiência de moedura alta e de baixa energia, comparado aos moinhos de bola, o consumo de energia é 40% -50% mais baixo;
(2) grande única capacidade de produção da máquina, capaz de utilizar a baixa eletricidade do vale;
(3) a tecnologia de moedura vertical e o equipamento são as novas tecnologias vigorosamente defendidas para a conservação de energia e a redução do consumo, que são conducentes a aumentar a força competitiva das empresas na indústria do pó nesta região e mesmo em todo o país;
2. manutenção fácil e baixos custos de operação:
(1) o rolo de moedura pode ser despejado da máquina usando um dispositivo hidráulico, e a substituição da placa do forro da luva do rolo e o espaço da manutenção do moinho são grandes, fazendo a operação da manutenção muito conveniente;
(2) a luva do rolo de moedura pode ser de cabeça para baixo usado, estendendo a vida útil de materiais desgaste-resistentes;
(3) antes de ligar a máquina, não há nenhuma necessidade de aplicar a tela ao disco de moedura, e o moinho pode ser começado sem carga, eliminando a dificuldade de ligar a máquina;
(4) o baixo desgaste, materiais especiais é usado para o rolo de moedura e a placa do forro do disco, tendo por resultado uma vida útil longa;
(5) altos nível da automatização: A tecnologia do controlo automático adota o PLC da série de Siemens de Alemanha, equipada com um sistema de controlo automático, que possa conseguir a operação de controle remoto e fácil. A oficina pode basicamente conseguir operação 2nãa pilotado, salvar custos de operação;
3. baixo custo de investimento detalhado:
O esmagamento de integração, secar, moer, e transportar, o fluxo de processo são simples, o equipamento de sistema é poucos, a disposição estrutural é compacta, e a superfície coberta é somente 50% daquela do moinho de bola. Pode-se arranjar fora, com os baixos custos de construção, reduzindo diretamente o custo de investimento da empresa.
4. qualidade de produto estável:
(1) as estadas materiais no moedor por um curto período de tempo, fazendo o fácil detectar a distribuição de tamanho da partícula e a composição do produto, e assegurando a qualidade de produto estável;
(2) o produto tem a morfologia uniforme da partícula, a distribuição de tamanho estreita da partícula, o bom flowability, e a adaptação forte do produto.
5. confiança alta
(1) adotando um dispositivo do limite do rolo de moedura para evitar a vibração severa causada pela ruptura material durante a época de trabalho do moinho;
(2) adotando um novo tipo de dispositivo da selagem do rolo, a selagem é mais segura, e não há nenhuma necessidade para um fã de selagem, reduzindo mais o índice de oxigênio no moinho e conseguindo o melhor desempenho da supressão da explosão.
6. proteção ambiental:
(1) o sistema inteiro de máquina de moedura vertical de HVM têm a baixa vibração e o de baixo nível de ruído;
(2) o sistema é selado no conjunto, opera-se sob a pressão negativa completa, e não há nenhum escapamento da poeira, conseguindo basicamente uma oficina livre de poeira.

Casos da engenharia
Projeto de engenharia e fonte da fabricação do equipamento do sistema da preparação de HVM2800M Vertical Pulverized Coal
Processando o tipo do material: carvão betuminoso
Capacidade: ≥ 80t/h
Finura do produto: 200 malha, passagem de 85%
