Equipamento de moagem vertical Moinho vertical de dolomitas Grande capacidade de produção de uma única máquina

Equipamento de moagem vertical.MoinhoUma grande capacidade de produção de uma única máquina Baixos custos operacionais

1Introdução ao moinho vertical de dolomita

Os moinhos verticais, como equipamentos de moagem em larga escala, são amplamente utilizados em indústrias como materiais de construção, energia, metalurgia, engenharia química e minerais não metálicos.

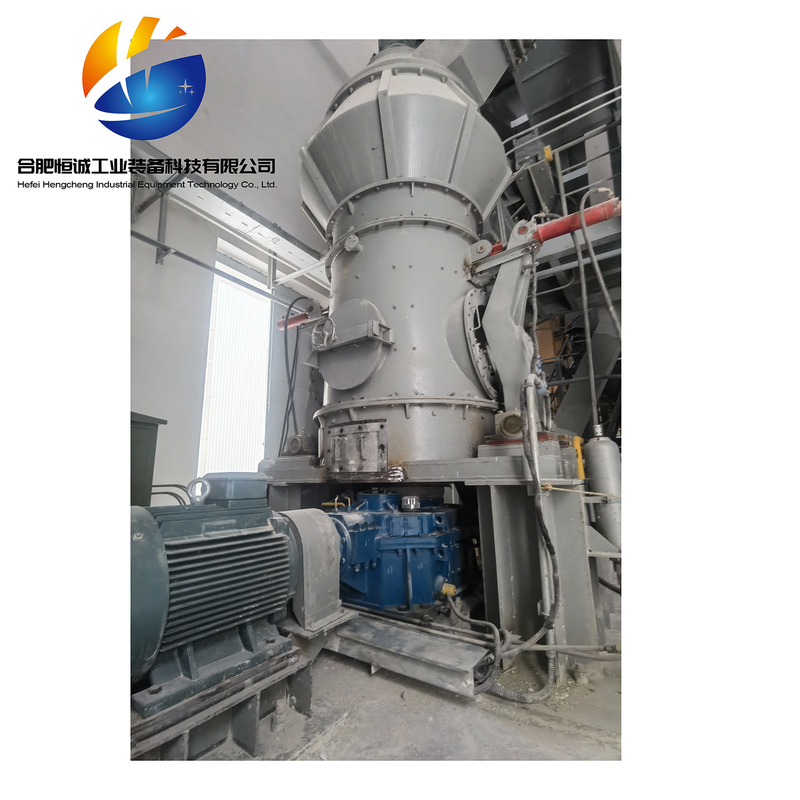

O moinho vertical Hefei Hengcheng HVM adota a tecnologia de moinho vertical internacional, integrando esmagamento, secagem, moagem, seleção de pó e transporte,assegurar a continuidade e a estabilidade da produção e melhorar a eficiência da moagem.
A Hefei Hengcheng pode personalizar de acordo com as características do material dos clientes, com configurações flexíveis para atender às suas necessidades de moagem personalizadas.
Capacidade: 1-50 t/h
[Finalidade do produto acabado]com um diâmetro não superior a 50 mm,
[Campo de transformação de minerais]Calcário, dolomita, calcita e outros minerais não metálicos
[Campo de materiais de construção]Vários materiais cimentícios, tais como matérias-primas e clínquer
[Campo metalúrgico]escória metalúrgica, como escória de alto forno, escória de aço, escória de forno, escória de manganês, escória de níquel, etc.

2Introdução ao processo
O tubo de descarga do material cai no centro da placa de moagem, e a placa de moagem giratória de velocidade constante usa força centrífuga para dispersar uniformemente e achatar as matérias-primas para fora,O material é simultaneamente esmagado por vários rolos de moagem na placa de moagem. Sob o impulso contínuo da força centrífuga,o material se move continuamente para a borda externa do disco de moagemO material que sai do disco de moagem encontra o gás quente que entra no moinho através do anel de vento e sobe em conformidade.e durante este processo, o material passa por uma troca de calor suficiente com o gás quente e a água evapora rapidamente.O concentrador de pó controla a finitude do produto acabado na saída do moinho de rolosAs partículas maiores do que o tamanho especificado são separadas e caem no disco de moagem.Os materiais que satisfazem os requisitos de finura são introduzidos no armazém do produto acabado através do concentrador de pó.

3, Princípio de funcionamento do moinho vertical
O motor principal impulsiona a placa de moagem a girar através de um redutor, e o material entra na máquina principal de moagem vertical através de um transportador de parafuso.cai no centro da placa de moagem, enquanto o fluxo de ar gerado pelo ventilador entra na máquina principal através da entrada de ar.o material se move uniformemente do centro para a borda da placa de moagemQuando passa pela área da pista do rolo na placa de moagem, ele é esmagado pelo rolo de moagem e grandes pedaços de material são esmagados diretamente.As partículas finas de material são esmagadas para formar uma camada de material e passam por esmagamento interpartículasO material esmagado continua a deslocar-se para a borda da chapa de moagem até ser levado pelo forte fluxo de ar da ranhura de guia anular ao redor da chapa de moagem.Materiais grosseiros caem de volta na placa de moagem devido à sua alta gravidade e são moídos novamenteOs materiais mais finos são introduzidos no sistema de selecção de pó situado acima da máquina principal para classificação à medida que o fluxo de ar aumenta.As partículas mais grosseiras são derrubadas pelas lâminas e devolvidas ao disco de moagem para moagemO pó fino qualificado será retirado do sistema de selecção de pó com fluxo de ar de pressão negativa, introduzido no equipamento de remoção de poeira,e, em seguida, recolhidos pelo colector de pó para formar o produto acabadoAlém disso, outros materiais e detritos de grandes partículas caem na câmara inferior da fábrica durante a moagem e são raspados na porta de descarga de escória pelo raspador.assegurar eficazmente a qualidade do produto acabado.
Ao ajustar a pressão do sistema hidráulico, a pressão do rolo de moagem pode ser ajustada para se adaptar a matérias-primas de diferentes durezas dentro de um certo intervalo.A velocidade do rotor do sistema de classificação com várias rodas de classificação pode ser ajustada e controlada, e podem ser obtidos vários produtos acabados qualificados com diferentes especificações.

Principais características do produto
1Eficiência e poupança de energia:
(1) Alta eficiência de moagem e baixo consumo de energia, em comparação com os moinhos a esferas, o consumo de energia é 40% -50% menor;
(2) Grande capacidade de produção de uma única máquina, capaz de utilizar a eletricidade de baixo valor;
(3) A tecnologia e os equipamentos de moagem vertical são fortemente defendidos novas tecnologias para a conservação de energia e redução do consumo,que contribuam para melhorar a competitividade das empresas da indústria de pó nesta região e até mesmo em todo o país;
2Facilidade de manutenção e baixos custos operacionais:
(1) O rolo de moagem pode ser retirado da máquina por um dispositivo hidráulico, sendo grande a substituição da placa de revestimento da manga do rolo e o espaço de manutenção do moinho,tornando a operação de manutenção muito conveniente;
(2) O manto do rolo de moagem pode ser utilizado de cabeça para baixo, prolongando a vida útil dos materiais resistentes ao desgaste;
(3) Antes de iniciar a máquina, não é necessário aplicar tecido no disco de moagem e o moinho pode ser iniciado sem carga, eliminando a dificuldade de iniciar a máquina;
(4) São utilizados materiais especiais e de baixo desgaste para o rolo de moagem e para a placa de revestimento do disco, o que resulta numa longa vida útil;
(5) Alto grau de automação: a tecnologia de controlo automático adopta o PLC da série Siemens, da Alemanha, equipado com um sistema de controlo automático,que pode atingir controlo remoto e operação fácilA oficina pode basicamente alcançar operação não tripulada, economizando custos operacionais;
3Baixo custo global de investimento:
Integrando esmagamento, secagem, moagem e transporte, o fluxo do processo é simples, o equipamento do sistema é pouco, o layout estrutural é compacto,e a área do piso é apenas 50% da do moinho de bolasPode ser instalado ao ar livre, com baixos custos de construção, reduzindo directamente o custo de investimento da empresa.
4Qualidade estável do produto:
(1) O material permanece no moedor por um curto período de tempo, facilitando a detecção da distribuição do tamanho das partículas e da composição do produto e assegurando a qualidade estável do produto;
(2) O produto apresenta uma morfologia uniforme das partículas, uma distribuição estreita das dimensões das partículas, uma boa fluidez e uma forte adaptabilidade do produto.
5. Alta fiabilidade
(1) Adopção de um dispositivo de limite de rolos de moagem para evitar vibrações severas causadas por quebra de material durante o tempo de trabalho do moinho;
(2) Adoptando um novo tipo de dispositivo de vedação de rolos, a vedação é mais fiável e não é necessária uma ventoinha de vedação,Redução adicional do teor de oxigénio no moinho e melhoria do desempenho de supressão de explosões.
6Proteção do ambiente:
(1) Todo o sistema da máquina de moagem vertical HVM tem baixa vibração e baixo ruído;
(2) O sistema é selado como um todo, funciona sob pressão negativa total e não há fuga de poeira, conseguindo basicamente uma oficina livre de poeira.

Vantagens do produto
1Alto grau de automação, operação simples e poupança de mão-de-obra.
2O equipamento funciona de forma estável, eficiente e respeitosa do ambiente.
3A cadeia de abastecimento está completa e o ciclo de entrega é curto.
Temos uma grande base de fundição que pode garantir o fornecimento de equipamentos completos e apoio de peças sobressalentes.

Tabela de parâmetros técnicos

- Não.Os dados baseados na dureza de Mohs 3-4 material
A finura do produto pode atingir 10 um ((1250 malhas)
