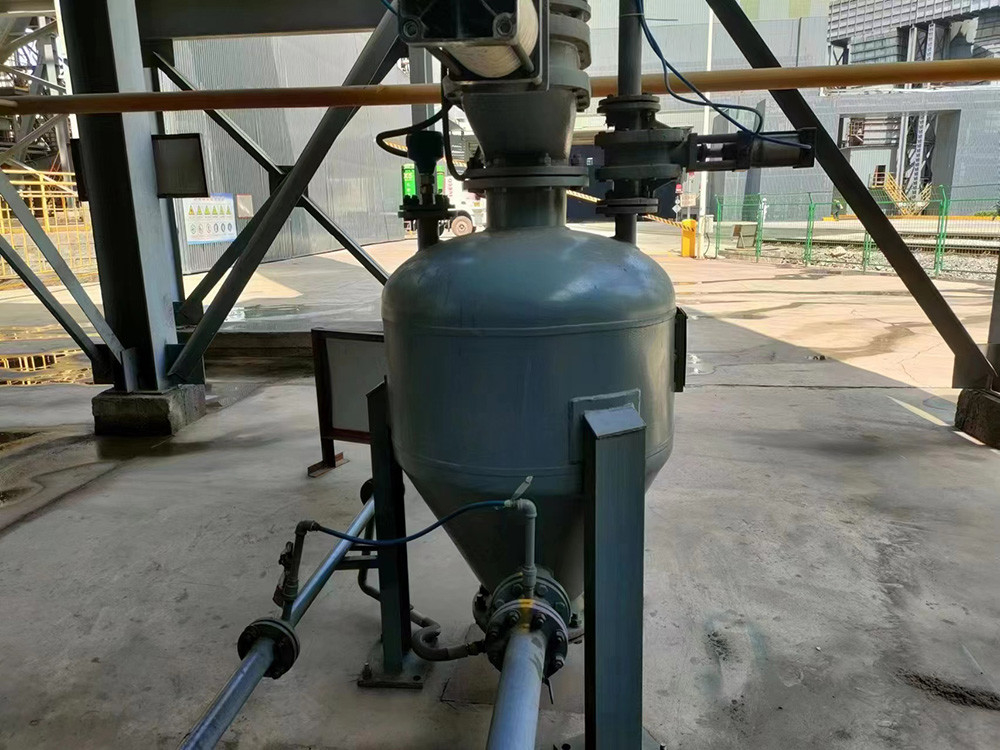

Sistemas de transporte pneumático de calcário em pó bomba de silo capacidade 300 T/H

Sistemas de transporte pneumáticos - Bomba de silos de transporte pneumáticoCapacidade de transporte de 300 t/h

Descrição

Como funciona o transportador pneumático?
Sistema de transporte pneumático de bomba de armazenamento de fase densa
Princípio de funcionamento do transporte pneumático de fase densa a pressão positiva
A bomba de transporte de fase densa é um equipamento de transporte pneumático dinâmico de fase densa relativamente confiável que transporta materiais em pó sob alta pressão (abaixo de cerca de 1000 kPa).Existem dois métodos de descarga para bombas de fase densaOs materiais no tanque são fluidizados através de um tanque inflável cónico, jato de bocal ou outros métodos;A fixação de uma camada de placa de inflação fluidizada na parte inferior pode permitir que o material seja descarregado da parte superior do tanque, e a dispersão do gás transportado em diferentes planos de entrada no tanque depende das propriedades do material transportado.

O transporte pneumático de fase densa de pressão positiva é um processo de transporte não contínuo, equipado com válvulas de entrada e saída, tubulações de transporte de materiais, tubulações de entrada de ar,e uma bomba de silo padronizadaAntes de a bomba do silo alimentar, o silo contém o material transportado e todas as válvulas são fechadas.
O processo de todas as operações de transporte pneumático de fase densa sob pressão positiva é o seguinte:
1. Abra a válvula de alimentação e a válvula de escape, e a bomba do recipiente alimentará a pressão normal até que o medidor de nível anuncie que o recipiente está cheio e o sinal do indicador pare;
2Fechar a válvula de alimentação e a válvula de escape e, em seguida, abrir a válvula de ar de alta pressão para pressurizar o tanque;
3. Quando a pressão de funcionamento for atingida, abra a válvula de ar de entrega e a válvula de descarga, e o material começa a ser entregue;
4A extremidade transportadora é exibida pelo interruptor de pressão, medidor de nível ou relé de tempo.para que todo o ar comprimido seja usado para limpar o tubo de transporteApós um ciclo de trabalho de casa, o outro ciclo continua.

Tabela de parâmetros da bomba de depósito pneumático de grande capacidade

Tabela de parâmetros da bomba de transporte pneumático de larga distância

Tabela de parâmetros da bomba de depósito pneumático de transporte de rede convencional

Tabela de parâmetros da bomba de transporte pneumático de pequeno porte

Principais características do produto

1 Grande capacidade de transporte: > 300 t/h;

2 Distância longa: > 2000 m;

3 Baixo consumo de energia: < 3,8 kWh/t · km;

4 Baixo desgaste: duração da tubulação>10 anos;

5 Baixa velocidade: velocidade inicial de 6 a 10 m/s;

6 Relação de mistura elevada: > 30 kg/kg;

7 Layout flexível do processo, livre de poeira, alta taxa de operação, menor investimento em comparação com o transporte mecânico e menores custos de manutenção

Atualmente, a nossa distância horizontal de transporte mais longa é de 2200 m e a altura é de 30 m; A capacidade máxima de transporte de uma única unidade é de 300 t/h; O consumo de energia de transporte é inferior a 3.8 kWh/t · km, a vida útil da tubulação reta é superior a 10 anos, e a vida útil do cotovelo é superior a 3 anos.Desenvolvemos o melhor projeto de engenharia e plano de seleção de equipamentos com base nos requisitos do cliente e parâmetros, tais como especificações de material de pó, desempenho, distância de transporte, volume de transporte e condições geográficas fornecidas pelo cliente, tais como cálculo do volume de ar, proporção de tubulação,Tratamento da recolha de poeira no armazém receptor, e plano pós-venda.

Com base na vasta experiência da prática de engenharia, a maioria dos processos de transporte pneumático intermitente de fase densa de pressão positiva é dividida principalmente nos seguintes três processos:
