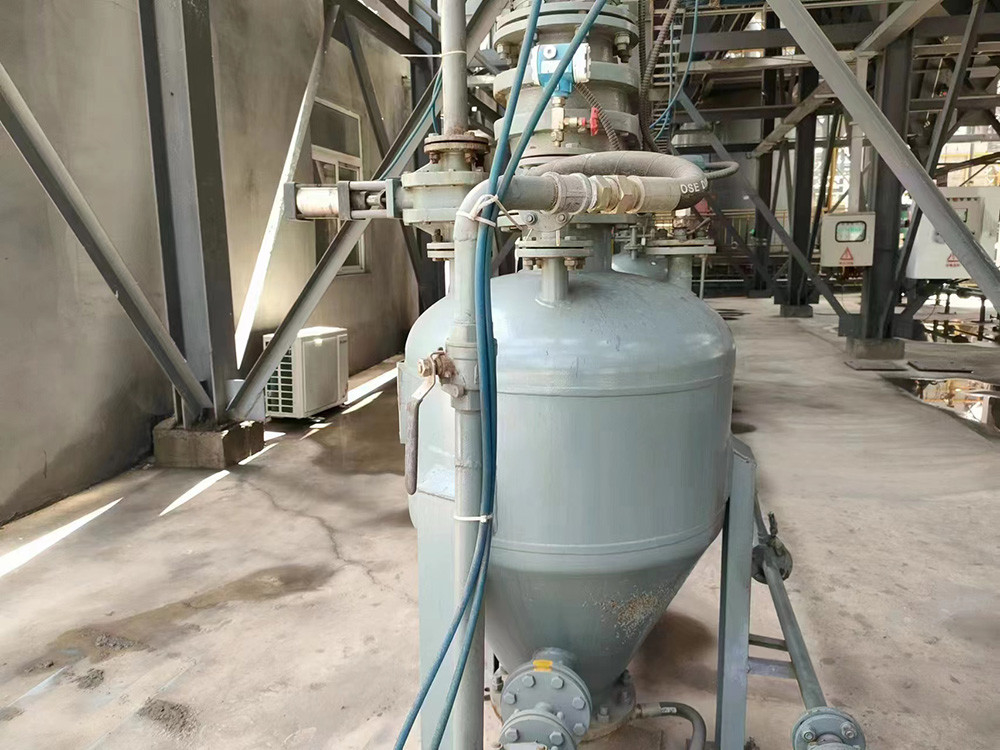

Bomba de depósito pneumática de transporte industrial para transporte de grande capacidade

Bomba de transporte pneumática para transporte de longa distância e de grande capacidade

Descrição

Equipamentos industriais para transporte de materiais em pó
A bomba pneumática de transporte de silos adota um método de transporte pneumático de pressão positiva para transportar materiais em pó e é amplamente utilizada para transportar materiais como cinzas volantes, cimento,matérias-primas de cimentoA conduta de transporte pode ser organizada de forma flexível de acordo com as condições do terreno, alcançando centralização, dispersão, alta altitude,e transporte de longa distânciaO processo de transporte não é afectado pelas condições naturais, garantindo que os materiais não são afectados pela umidade e são ecológicos e livres de poluição.Este equipamento adota um sistema de controlo PLCApós uma longa operação prática, demonstrou-se que o equipamento tem um desempenho estável, uma qualidade fiável,e sem poluição por poeira durante o transporteÉ um equipamento de transporte pneumático ideal.
Princípio da bomba de caixa de transporte pneumática de fase concentrada de pressão positiva
Existem dois métodos de descarga para bombas de silo, sendo a descarga de fundo o método mais comumente usado.ou outros métodosA fixação de uma placa de inflação fluidizada (camada) no fundo permite descarregar o material da parte superior do reservatório.A distribuição do gás transportado nos diferentes planos de entrada no reservatório depende das propriedades do material transportado.
O transporte da bomba de silo é um processo de transporte descontínuo (ver figura anexo).tubulações de entrada de arAntes da alimentação da bomba do silo, o silo é preenchido com o material transportado e todas as válvulas são fechadas.
(1) Abrir a válvula de alimentação e a válvula de escape, e a bomba do recipiente alimentar-se-á a pressão atmosférica até que o nivelador horizontal envie um sinal indicando o recipiente cheio;
(2) Fechar a válvula de alimentação e a válvula de escape e, em seguida, abrir a válvula de ar de alta pressão para pressurizar o tanque;
(3) Quando a pressão de funcionamento for atingida, abrir a válvula de ar de entrega e a válvula de descarga, e o material começará a ser entregue;
(4) A extremidade transportadora é exibida pelo interruptor de pressão, medidor de nível ou relé de tempo.para que todo o ar comprimido seja usado para limpar o tubo de transporte■ Abrir simultaneamente a válvula de escape para reduzir a pressão no interior do reservatório para a pressão normal.
Após o término de um ciclo de trabalho, o outro ciclo continua.
O princípio de funcionamento da válvula de vedação elétrica consiste em receber comandos de comando e abrir eletricamente a válvula de vedação para descarga de cinzas.

Tabela de parâmetros da bomba de depósito pneumático de grande capacidade

Tabela de parâmetros da bomba de transporte pneumático de larga distância

Tabela de parâmetros da bomba de depósito pneumático de transporte de rede convencional

Tabela de parâmetros da bomba de transporte pneumático de pequeno porte

Principais características
1. Alta eficiência energética
Devido à estrutura de fluidização razoável, ao bom estado de fluidização do material e ao consumo de gás significativamente menor em comparação com produtos similares,Nossa empresa fez várias melhorias na estrutura de fluidização após anos de produção e pesquisa, melhorando consideravelmente a eficiência da produção e reduzindo o consumo de energia.
2. Alta relação matéria/gás
Bom efeito de fluidização, baixo consumo de gás e maior relação material/gás.e a relação material/gás ultrapassa 30 kg (cinzas)/kg (gás).
3. Baixo caudal de material
Devido ao baixo consumo de ar e à alta relação material/gás, o material se move num fluxo parcial na tubulação, alcançando o transporte de pressão dinâmica e estática.A taxa de fluxo durante o transporte de materiais é baixa, o desgaste das válvulas e das tubulações do equipamento é pequeno e a vida útil das peças vulneráveis é longa.
4Função de ajuste forte
Equipado com vários métodos de regulação, tais como a regulação da entrada de ar primária e secundária, o sistema pode funcionar sob a relação de consumo de ar ideal e excelente estado de fluidização.
5Método único de remoção de bloqueio
Nossa empresa adota um método de remoção de bloqueio de sucção reversa, que é simples, fácil de operar e funciona razoavelmente.Nós só precisamos introduzir a mistura de material e gás para o silo ou entrada de fumo através da válvula de remoção de bloqueio e tubulação.
6. Facilidade de solução de instalações de apoio
Devido ao seu baixo consumo de gás e à sua baixa velocidade, os equipamentos de separação e filtragem de material e gás no silo podem ser menores do que os equipados com bombas gerais de silo,que resulta em menos poluição do ar.
7. Baixo coeficiente de consumo energético
O coeficiente de consumo de energia do nosso sistema de transporte de bombas de armazém é inferior a 65 kW. h/t. m.
8. Alto grau de automação
O sistema de controlo do controlador lógico programável (PLC) é adotado e todo o processo de trabalho pode ser totalmente automatizado.O gabinete de controlo principal é instalado na sala de controlo do sistema.
