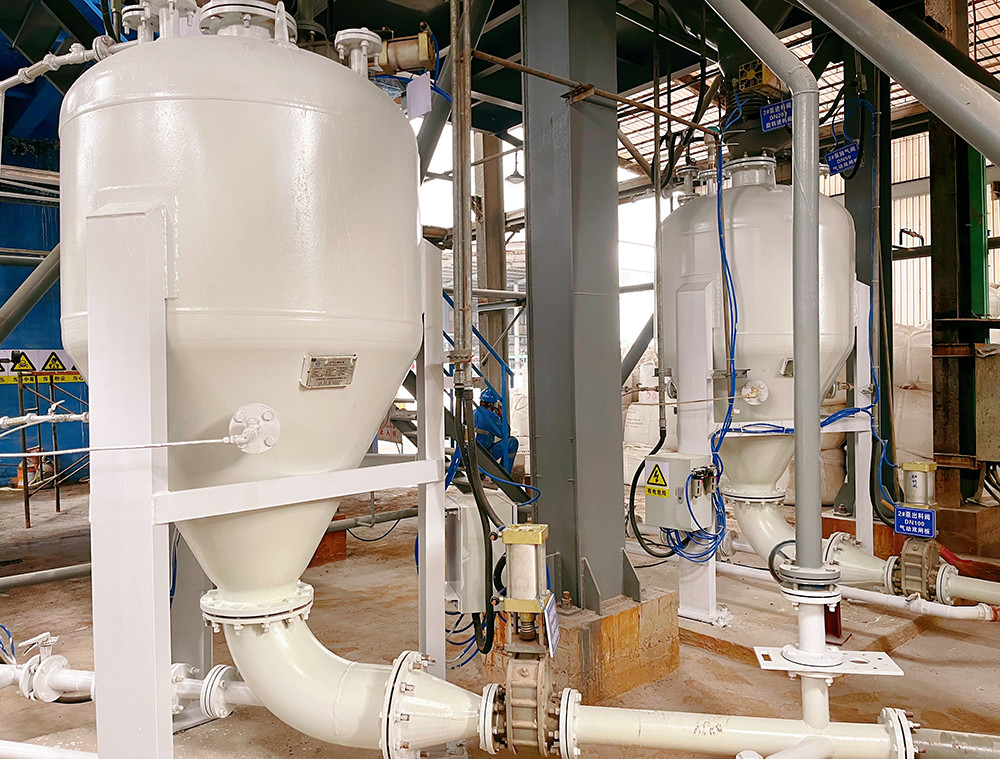

Equipamento de bomba de transporte pneumático de grande capacidade para silos de cimento

Equipamento de bomba de transporte pneumático de grande capacidade para silos de cimento

Introdução ao produto:

Princípio da bomba de silo pneumática de transporte de fase densa com pressão positiva do tipo PCD
Existem dois métodos de descarga para bombas de silo, sendo a descarga de fundo o método mais comumente usado.ou outros métodosA fixação de uma placa de inflação fluidizada (camada) no fundo permite descarregar o material da parte superior do reservatório.A distribuição do gás transportado nos diferentes planos de entrada no reservatório depende das propriedades do material transportado.

A bomba de silo é um processo de transporte descontínuo. Esta figura mostra uma bomba de silo padrão com válvulas de entrada e saída, tubulações de entrega de material, tubulações de entrada de ar e um silo.Antes da alimentação da bomba do siloO silos é preenchido com o material transportado e todas as válvulas são fechadas.
(1) Abrir a válvula de alimentação e a válvula de escape, e a bomba do recipiente alimentar-se-á a pressão atmosférica até que o nivelador horizontal envie um sinal indicando o recipiente cheio;
(2) Fechar a válvula de alimentação e a válvula de escape e, em seguida, abrir a válvula de ar de alta pressão para pressurizar o tanque;
(3) Quando a pressão de funcionamento for atingida, abrir a válvula de ar de entrega e a válvula de descarga, e o material começará a ser entregue;
(4) A extremidade transportadora é exibida pelo interruptor de pressão, medidor de nível ou relé de tempo.para que todo o ar comprimido seja usado para limpar o tubo de transporte■ Abrir simultaneamente a válvula de escape para reduzir a pressão no interior do reservatório para a pressão normal.
Após o término de um ciclo de trabalho, o outro ciclo continua.
O princípio de funcionamento da válvula de vedação elétrica consiste em receber comandos de comando e abrir eletricamente a válvula de vedação para descarga de cinzas.

Principais características da bomba de silos pneumáticos de transporte de fase densa com pressão positiva do tipo PCD
1 Grande capacidade de transporte: > 300 t/h;
2 Distância longa: > 2000 m;
3 Baixo consumo de energia: < 3,8 kWh/t · km;
4 Baixo desgaste: duração da tubulação>10 anos;
5 Baixa velocidade: velocidade inicial de 6 a 10 m/s;
6 Relação de mistura elevada: > 30 kg/kg;
7 Layout flexível do processo, livre de poeira, alta taxa de operação, menor investimento em comparação com o transporte mecânico e menores custos de manutenção

Área de aplicação
Os equipamentos e sistemas de transporte pneumático PCD têm sido amplamente utilizados em indústrias como materiais de construção, produtos químicos, mineração, energia e metalurgia.matérias-primas, cinzas volantes, cal hidratada, escória de carburo de cálcio descarregada a seco, escória em pó, escória de aço em pó, escória de carvão em pó, óxido de alumínio em pó, bauxita em pó, pó de fósforo, pirofilina em pó,e pó de silício orgânico.

Tabela de parâmetros da bomba de depósito pneumático de grande capacidade

Tabela de parâmetros da bomba de transporte pneumático de larga distância

Tabela de parâmetros da bomba de depósito pneumático de transporte de rede convencional

Tabela de parâmetros da bomba de transporte pneumático de pequeno porte
