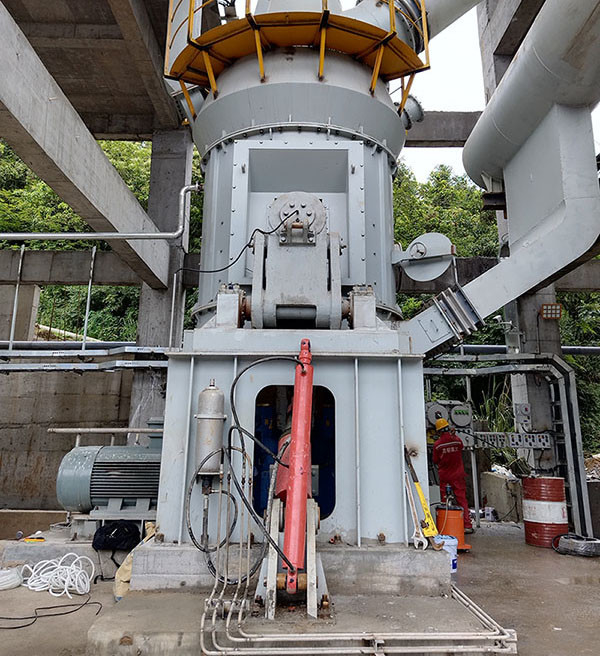

Moinho Vertical de calcário de 20tph Moinho Vertical de rolos de lodo de alta capacidade

Moinho Vertical de calcário de 20tph Moinho Vertical de rolos de lodo de alta capacidade

Descrição

Aplicação industrial da máquina de moagem vertical HVM
Indústrias como materiais de construção, eletricidade, aço, energia, calor, química, química do carvão, metalurgia não ferrosa, fornos de cal, processamento de minerais, etc.
A fábrica vertical HVM pode processar materiais como ferrita, escória, escória, cimento, diamante, minério de ferro, minério de cromo, minério de manganês, minério de ouro, minério de cobre, minério de alumínio, minério de chumbo e zinco,minério de níobio e tântalo, minério polimetálico, minério de níquel, bauxita, carburo de silício, dióxido de titânio, talco, bentonita, calcita, caolina, grafite, mica, wollastonita, feldspato, dolomita, pirofilita, areia de quartzo, fluorita,calcário, silício orgânico, cinzas de lítio, xisto, cinzas vulcânicas, carvão, etc.

Estrutura do moinho de rolos vertical:

1) O classificador combinado melhora a eficácia da selecção de pó.

2) Não é necessário distribuir o material na placa de moagem antes da partida. O rolo pode ser levantado para cima e para baixo automaticamente e começar sem carga.

3) É bem selado por placa de arco soldado e estrutura é simples e confiável

4) Com a ajuda do dispositivo de rotação do rolo, é fácil virar o rolo para manutenção.

5) Os dois lados da mangueira de rolos podem ser utilizados para prolongar a vida útil do material refratário.

6) O dispositivo de limite de rolamento de moagem pode garantir um certo espaço entre o rolamento e a mesa de moagem, o que evita o atrito direto e a colisão entre o rolamento e a mesa de moagem e aumenta a segurança

7) O rolo de moagem é accionado por uma mesa de moagem giratória. O preenchimento e o ajuste da pressão e o levantamento do rolo podem ser controlados remotamente sem o operador no local.

8) O rolamento de rolos é lubrificado circularmente com óleo fino para permitir que ele funcione sob baixa temperatura e graxa limpa para que a vida útil seja prolongada

Estrutura do moinho vertical:

É constituído por uma máquina principal, um analisador, um ventilador, um separador de ciclones acabado, um separador de ciclones de micro pó e um conduto de ar.anel de moagemE cobrir.

Princípio de funcionamento:

O motor elétrico impulsiona o disco de moagem a girar através do redutor, e o material cai no centro do disco de moagem a partir da porta de alimentação.o ar quente entra na câmara de moagem a partir da entradaSob a acção da força centrífuga, o material se move para a borda do disco de moagem e é esmagado pelo rolo de moagem ao passar pela ranhura circular do disco de moagem.O material esmagado é levado pelo fluxo de ar de alta velocidade no anel de vento na borda do disco de moagemQuando o material no fluxo de ar passa através do separador dinâmico e estático, sob a acção do rotor giratório, o fluxo de ar é reduzido para um valor de 0,01 m3/s.O pó grosseiro cai no disco de moagem para moagemO pó fino qualificado é descarregado com o fluxo de ar e recolhido no dispositivo de recolha de pó, que é o produto.Os materiais que contenham umidade são secos durante o contacto com gases quentes para obter a umidade do produto necessária..

Dados técnicos

Re:Os dados baseados na dureza de Mohs 3-4 material

Índice de obrigações de calcário≤13kwh/t

Principais características do produto

1. Alta eficiência e poupança de energia:

(1) Alta eficiência de moagem e baixo consumo de energia, em comparação com os moinhos a esferas, o consumo de energia é 40%-50% menor;

(2) A capacidade de uma única máquina é grande e pode ser utilizada eletricidade de baixo valor;

(3) A tecnologia e os equipamentos de moagem vertical são uma nova tecnologia de poupança de energia e de redução do consumo.que favoreça o reforço da competitividade das empresas do sector da indústria de pó na região e no país;

2Facilidade de manutenção e baixos custos operacionais:

(1) O rolo de moagem pode ser retirado da máquina por dispositivo hidráulico.e a operação de manutenção é muito conveniente;

(2) A mangueira do rolo pode ser virada para prolongar a vida útil do material resistente ao desgaste;

(3) Não é necessário revestir o disco de moagem antes de iniciar a máquina, e o moinho pode ser iniciado sem carga, eliminando o problema de iniciar a máquina;

(4) O baixo desgaste, o rolo de moagem e o revestimento do disco são feitos de materiais especiais e têm uma longa vida útil;

(5) Alto grau de automação: A tecnologia de controlo automático adota o PLC alemão da série Siemens, equipado com sistema de controlo automático, que pode realizar controlo remoto, fácil operação,e a oficina pode basicamente perceber operação não tripulada e economizar custos operacionais;

3Baixo custo global do investimento:

Ele integra esmagamento, secagem, moagem e transporte. Ele tem um processo simples, poucos equipamentos do sistema, estrutura compacta e pequeno espaço no chão. É apenas 50% do moinho de bolas.Pode ser organizado ao ar livre e tem baixo custo de construção, o que reduz diretamente o custo de investimento da empresa.

4A qualidade do produto é estável:

(1) O tempo de permanência na fábrica é curto e é fácil de detectar a distribuição do tamanho das partículas e a composição do produto, e a qualidade do produto é estável;

(2) O produto apresenta uma forma uniforme das partículas, uma distribuição estreita das dimensões das partículas, uma boa fluidez e uma forte adaptabilidade do produto.

5. Alta fiabilidade

(1) Adoptando o dispositivo de limite do rolo de moagem para evitar as violentas vibrações causadas pela quebra do material durante o tempo de trabalho do moinho;

(2) O novo tipo de dispositivo de vedação dos rolos de moagem torna a vedação mais fiável e não necessita de selar o ventilador, reduzindo ainda mais o teor de oxigénio no moedor,e o desempenho de supressão de explosão é mais excelente.

6Proteção do ambiente:

(1) Todo o sistema de moagem vertical HVM tem baixa vibração e baixo ruído;

(2) Todo o sistema é selado, a pressão totalmente negativa em funcionamento, sem transbordamento de poeira, basicamente pode alcançar oficina livre de poeira.
