Bomba Ejetora Pneumática para Transporte de Pó em Fase Diluída

Bomba de ejetor a ar para manipulação de material de fase diluída Transferência eficiente de pó para indústria química

Descrição

The dilute phase pneumatic conveying jet pump is a key equipment that uses high-speed airflow (air or inert gas) to generate negative pressure and transport powdered and granular materials at a low solid to gas ratio (usually 1Seu núcleo é alcançado através do Efeito Venturi:
O gás condutor é acelerado através do bico, formando uma zona de baixa pressão na câmara de mistura e inalando o material.
Após misturar com o gás, o material é pressionado através de um tubo de difusão e entra na tubulação de transporte.

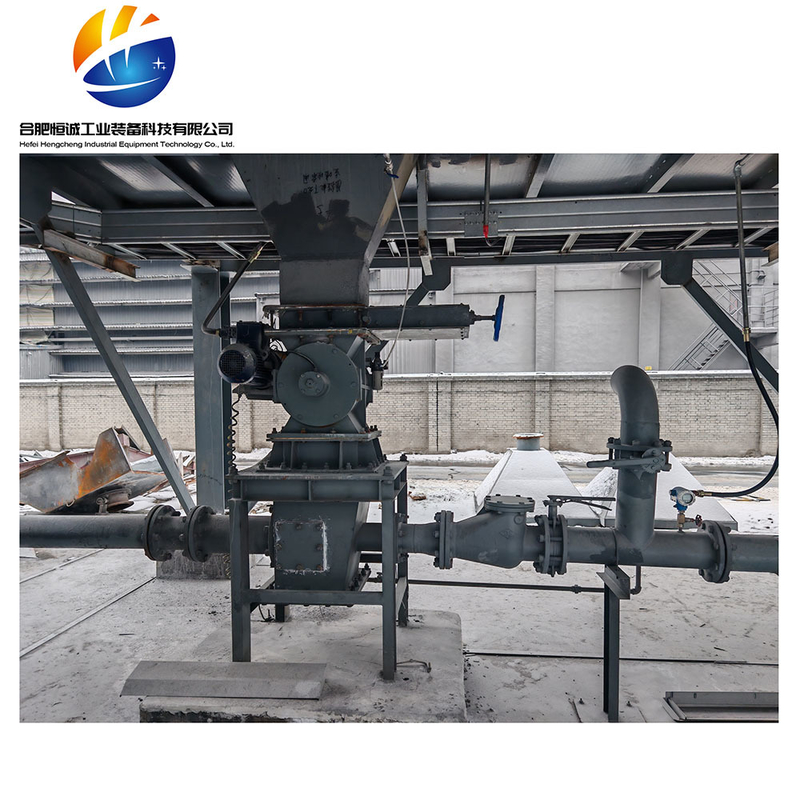

Bomba de jato de transporte pneumático de fase diluída de pressão positiva de tipo PJP

Princípio de funcionamento do equipamento transportador de pós
O sistema de transporte pneumático da bomba a jato PJP consiste numa bomba a jato PJP, numa válvula borboleta pneumática, num compartimento superior da bomba, num portão espiral manual e num dispositivo de abastecimento de ar comprimido.A principal fonte de ar comprimido é o soprador de raízesO pó e os materiais granulares entram na bomba de jato PJP através de portões espirais manuais, recipientes de bomba e válvulas de borboleta pneumáticas.Quando o ar comprimido destinado ao transporte passa pelo bico dentro da caixa de bomba a jato do tipo PJP, o fluxo de ar de alta velocidade gerado cria um estado de pressão negativa dentro da caixa de bomba a jato do tipo PJP. Os materiais no compartimento superior da bomba são facilmente misturados com o fluxo de ar de alta velocidade.

Em seguida, quando a mistura de gás material passa pelo tubo de expansão do dispositivo a jato do tipo PJP, a energia cinética do fluxo de ar de alta velocidade é convertida em energia de pressão estática,transportando assim pó e materiais granulares para o terminal através do gasoduto de transporteO portão espiral manual da bomba a jato PJP é utilizado para depuração e manutenção,e a válvula de borboleta pneumática é utilizada para fechar automaticamente quando o transporte de pó e materiais granulares está suspenso ou a pressão do sistema é anormal.
Quando a bomba de jato de transporte pneumático de fase diluída de pressão positiva do tipo PJP for instalada no fundo do silo para transportar materiais utilizando a pressão dos materiais no silo,alterações na altura dos materiais no silo causarão alterações correspondentes na velocidade de transporte do materialPor conseguinte, a energia de transporte dos materiais depende da altura dos materiais no silo.
Quando a bomba a jato pneumática de transporte de fase diluída a pressão positiva do tipo PJP estiver equipada com um dispositivo de bloqueio,A capacidade de transporte do material depende da capacidade de bloqueio do dispositivo de bloqueio.

Área de aplicação
A bomba a jato pneumática de transporte de fase diluída de pressão positiva do tipo PJP é uma bomba a jato de fase diluída de baixa pressão,Equipamento de transporte pneumático contínuo adequado para situações em que o volume de transporte não é grande e a distância de transporte é médiaPode ser amplamente utilizado em indústrias como materiais de construção, produtos químicos, eletricidade, grãos, metalurgia, fundição, etc. Os materiais de transporte incluem cimento, matérias-primas, cinzas volantes,cal hidratada, escória em pó, escória de aço em pó, pó de carvão, pó de óxido de alumínio, pó de fósforo, pó de pirofilita e pó de silício orgânico.
Principais características do produto
A bomba a jato de transporte pneumático de fase diluída de pressão positiva do tipo PJP é um dispositivo de transporte pneumático com comando automático, que possui uma estrutura compacta, desempenho fiável, manutenção simples,longa vida útilOs componentes móveis são apenas materiais e ar.o seu sistema totalmente fechado pode proporcionar um ambiente de trabalho completamente livre de poeira.
